举个栗子！Tableau 技巧（274）：创建有趣的「手绘」条形图

Tableau 条形图的🌰已经很丰富了。今天是小年，我们就来点儿特别的呗！「手绘」条形图，最适合手账粉们的数据分析可视化图表~

如何在 Tableau 中具体实现呢？今天的栗子，一睹为快吧！

本期《举个栗子》，我们要给大家分享的 Tableau 技巧是：创建有趣的「手绘」条形图。

为方便学习，栗子使用自拟的数据源（如下图）。掌握栗子方法后，数据粉可尝试使用其他数据源。

具体步骤如下：

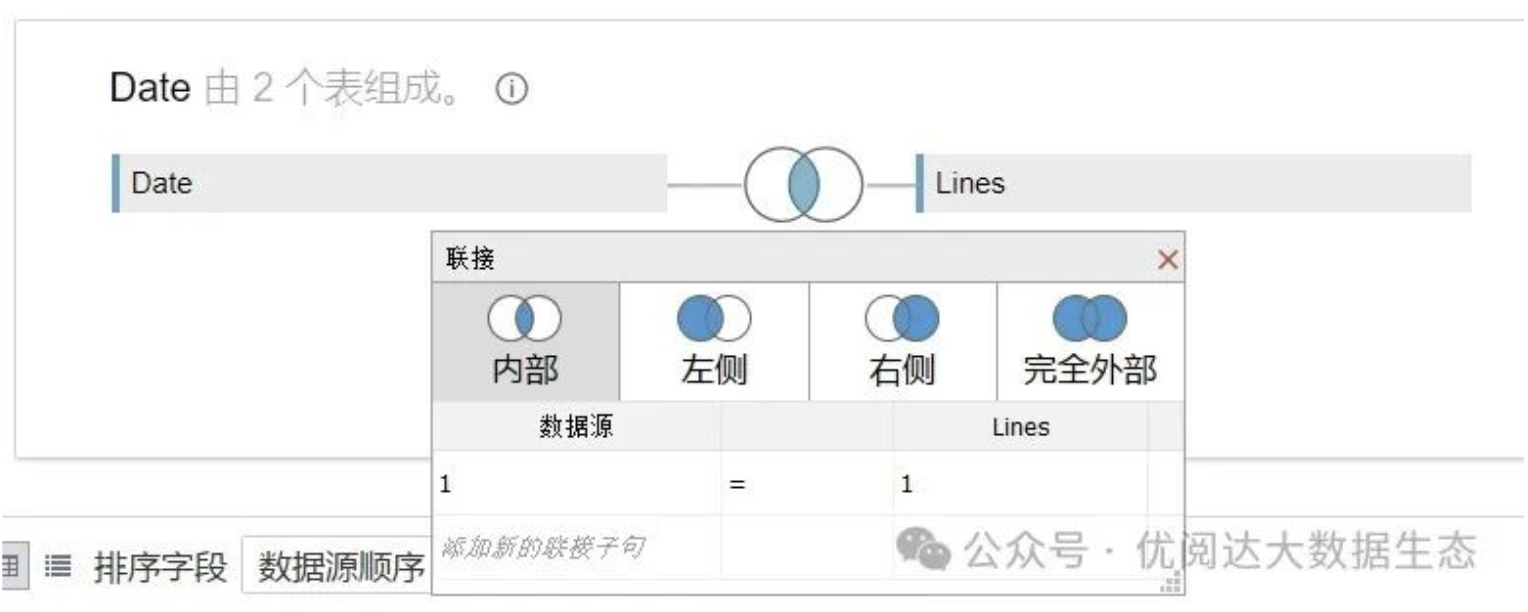

打开 Tableau Desktop，连接栗子数据源，使用每边值为 1 的连接计算来连接 “Data” 表和 “Lines” 表。

再将“Points”表联接到“Lines” 表。

新建工作表，首先需要创建条形图的外框。先创建四个参数：

再创建五个计算字段:

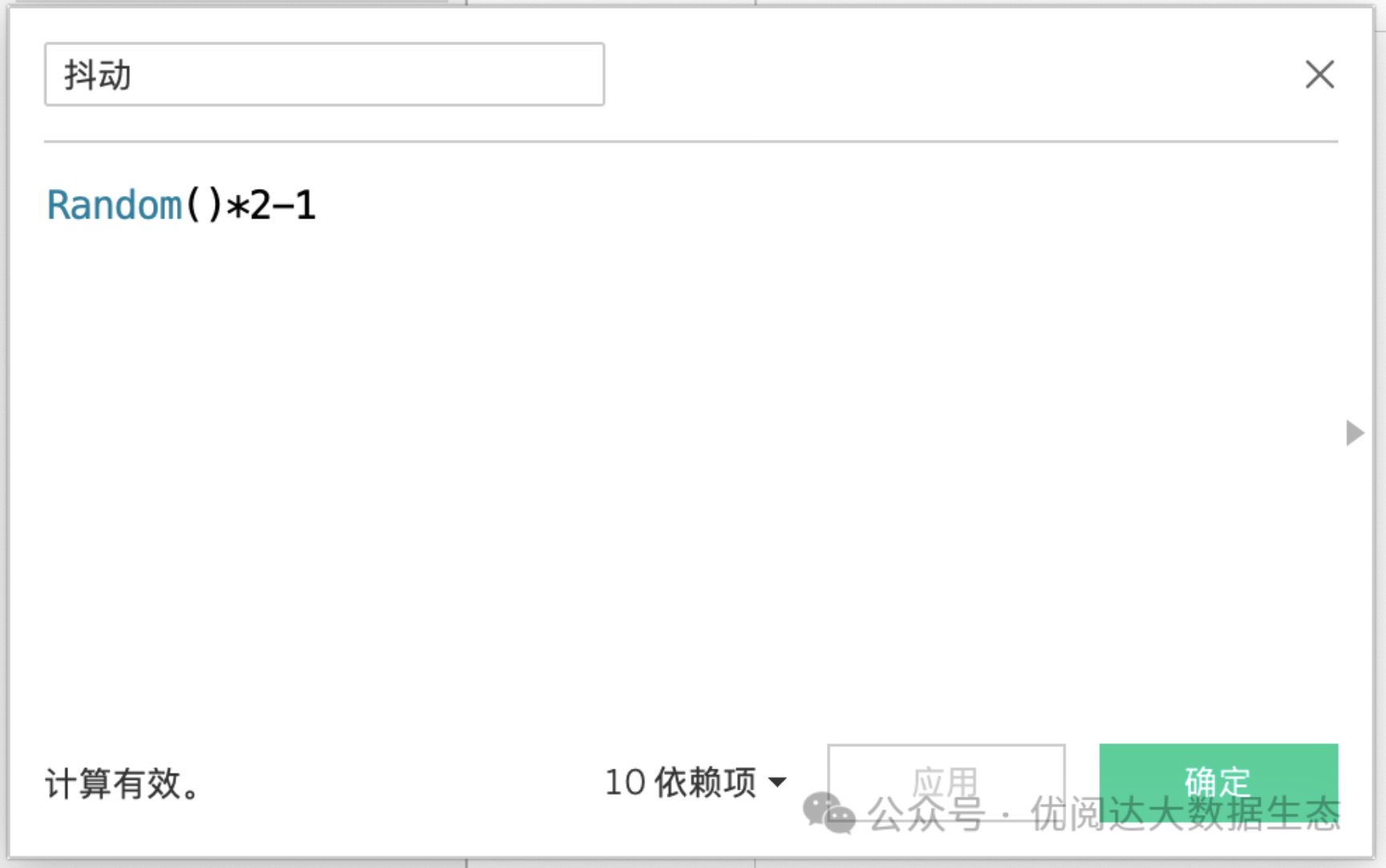

➤ 创建计算字段：抖动，键入函数
Random()*2-1

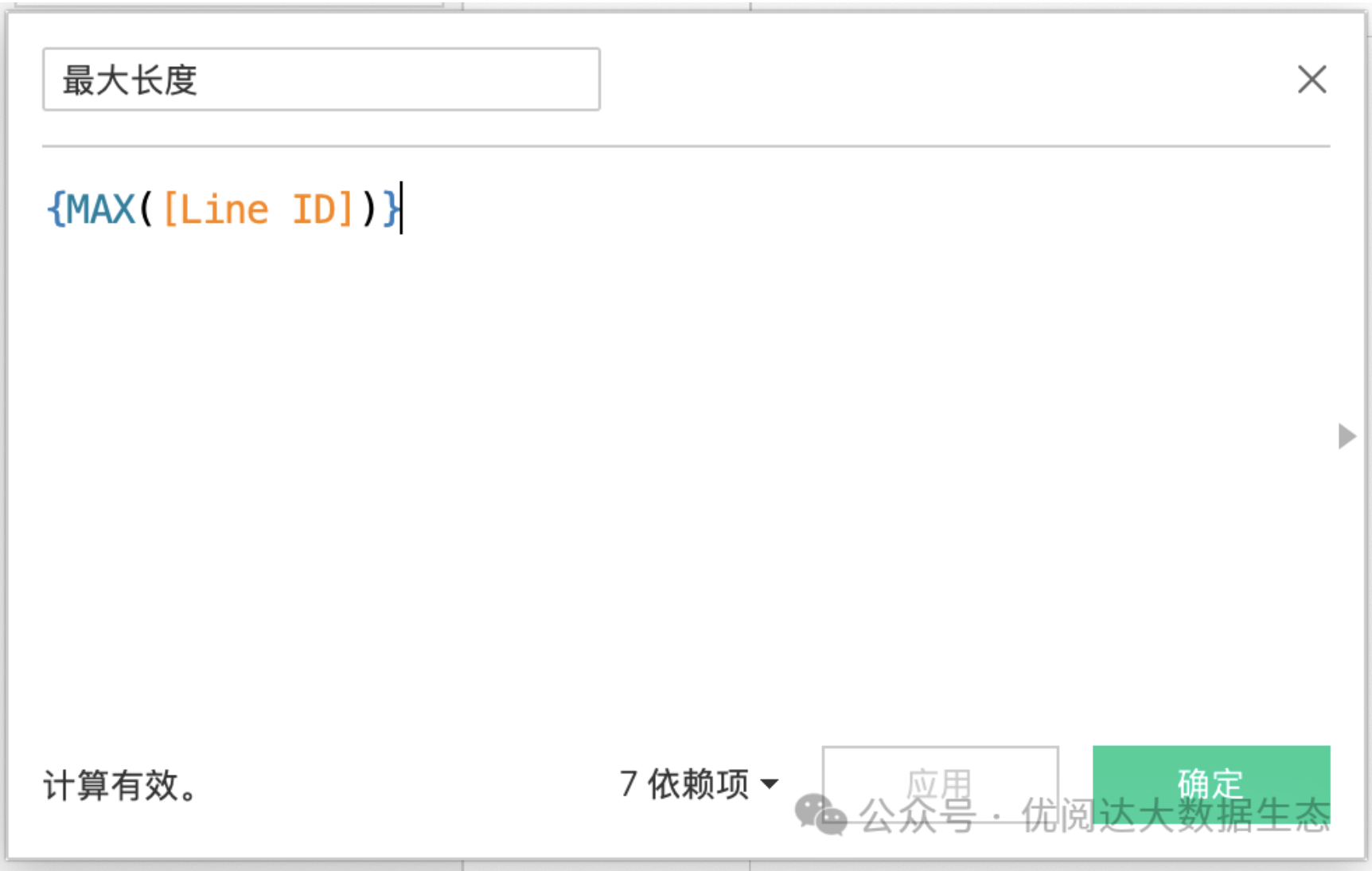

➤ 创建计算字段：最大长度，键入函数
{MAX([Line ID])}

➤ 创建计算字段：外栏长度，键入函数
([Box Office Gross]/{MAX([Box Office Gross])})*[最大长度]

➤ 创建计算字段：手绘条形图_X，键入函数
CASE [Points]
WHEN 1 then 0+([抖动]*[水平抖动点])
WHEN 2 then [外栏长度]+([抖动]*[水平抖动点])
WHEN 3 then [外栏长度]+([抖动]*[水平抖动点])
WHEN 4 then 0+([抖动]*[水平抖动点])
END

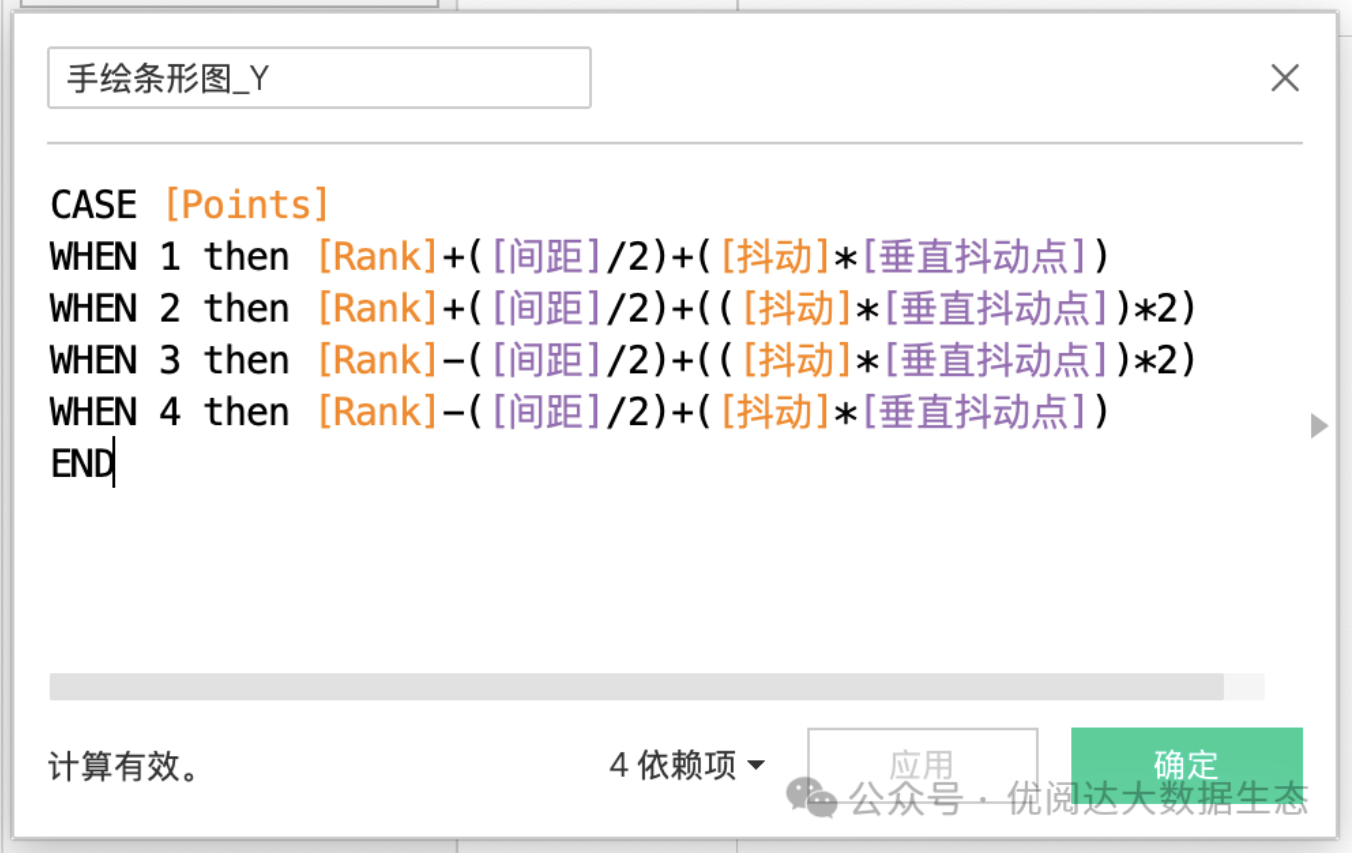

➤ 创建计算字段：手绘条形图_Y，键入函数
CASE [Points]
WHEN 1 then [Rank]+([间距]/2)+([抖动]*[垂直抖动点])
WHEN 2 then [Rank]+([间距]/2)+(([抖动]*[垂直抖动点])*2)
WHEN 3 then [Rank]-([间距]/2)+(([抖动]*[垂直抖动点])*2)
WHEN 4 then [Rank]-([间距]/2)+([抖动]*[垂直抖动点])
END

将计算字段“手绘条形图_X”、“手绘条形图_Y”分别拖放至列和行，并分别右键单击这两个胶囊，下拉菜单都勾选：维度。

将“Line Type”字段拖放至“筛选器”卡，弹窗中勾选：Outer Lines。

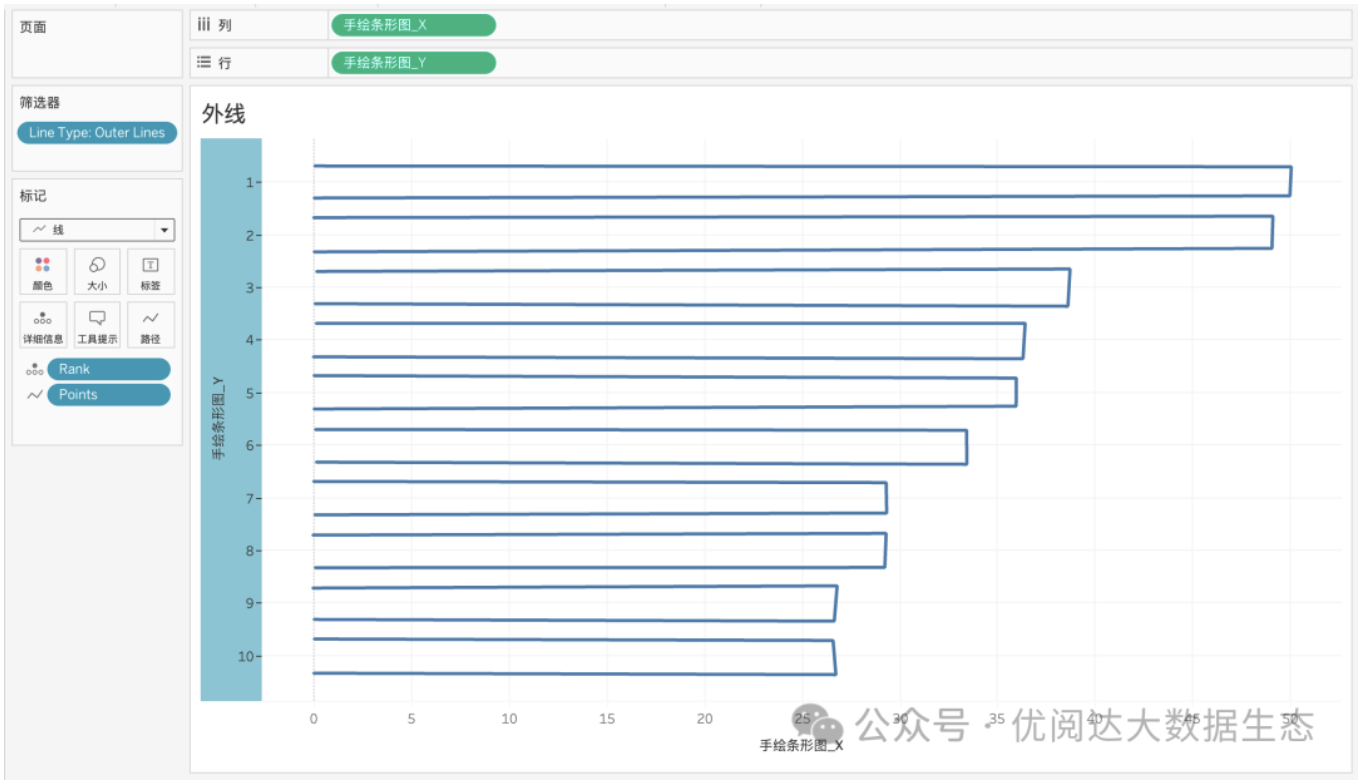

将“Rank”转换为维度后拖放至“标记”卡的详细信息中，将“标记”卡的标记类型改成：线，然后将“Points”转换为维度后拖放至其路径中。

右键单击“Y”轴，下拉菜单选择：编辑轴，弹窗中选择：倒序。

接着，我们来创建条形图里的短线。

新建工作表，然后先创建三个计算字段：

➤ 创建计算字段：交叉线_X，键入函数
if [Points]=1
then [Line ID]-1+([抖动]*[水平抖动点]*2)
else [Line ID]+([抖动]*[水平抖动点]*2) END

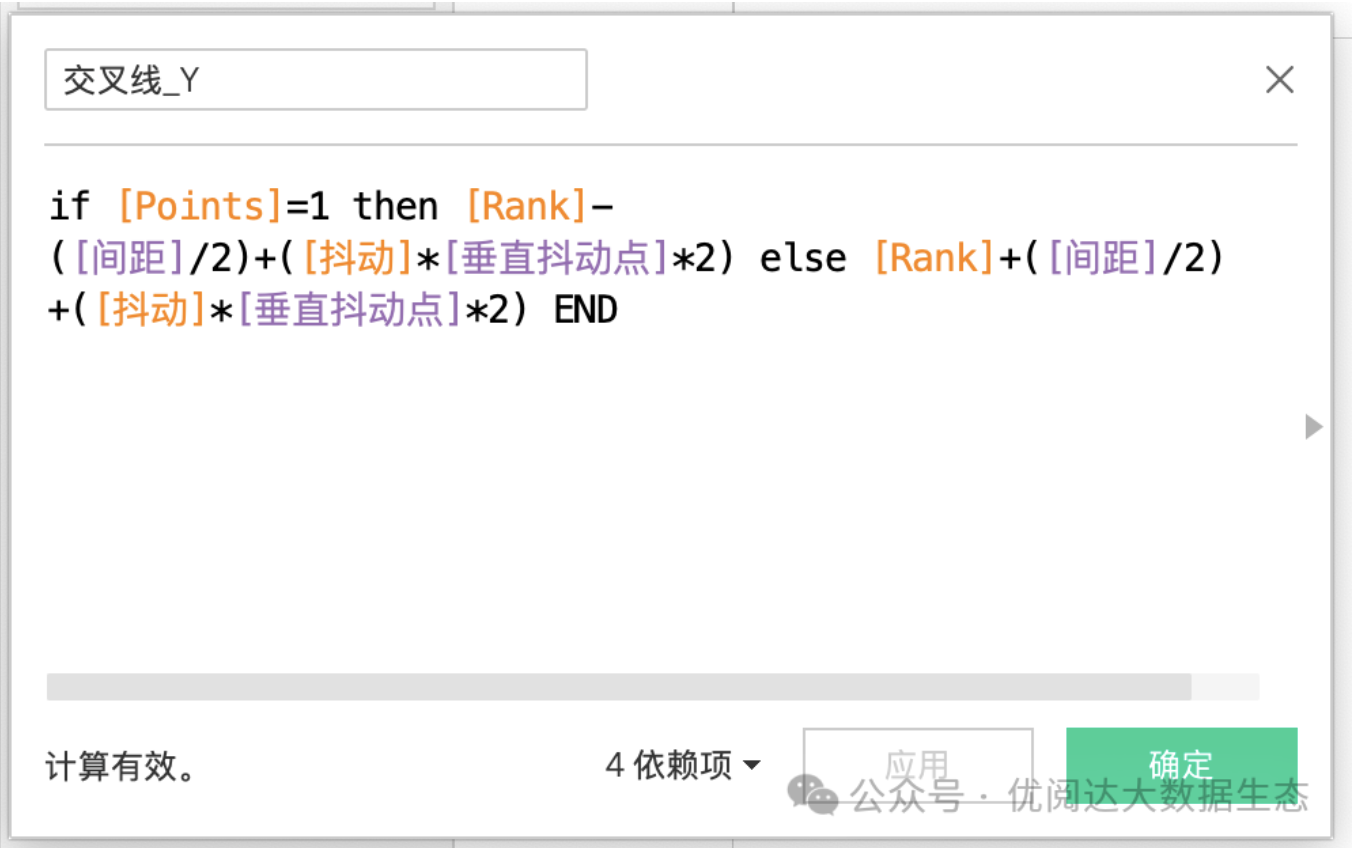

➤ 创建计算字段：交叉线_Y，键入函数
if [Points]=1 then [Rank]-([间距]/2)+([抖动]*[垂直抖动点]*2) else [Rank]+([间距]/2)
+([抖动]*[垂直抖动点]*2) END

➤ 创建计算字段：判断交叉线范围，键入函数
[Line ID]<=[交叉线]

将计算字段“交叉线_X”、“交叉线_Y分别拖放至列和行，并分别右键单击这两个胶囊，下拉菜单都勾选：维度。

将字段“判断交叉线范围”拖放至“筛选器”卡，弹窗中勾选：真。再右键单击该胶囊，下拉菜单选择：添加为上下文。将“Line Type”字段也拖放至“筛选器”卡，弹窗中勾选：Cross Lines。

将“Line ID”和“Rank”分别拖放至“标记”卡的详细信息中，将“标记”卡的标记类型改成：线，然后将“Points”拖放至其路径中。

右键单击“Y”轴，下拉菜单选择：编辑轴，弹窗中选择：倒序。

新建工作表。创建三个计算字段：

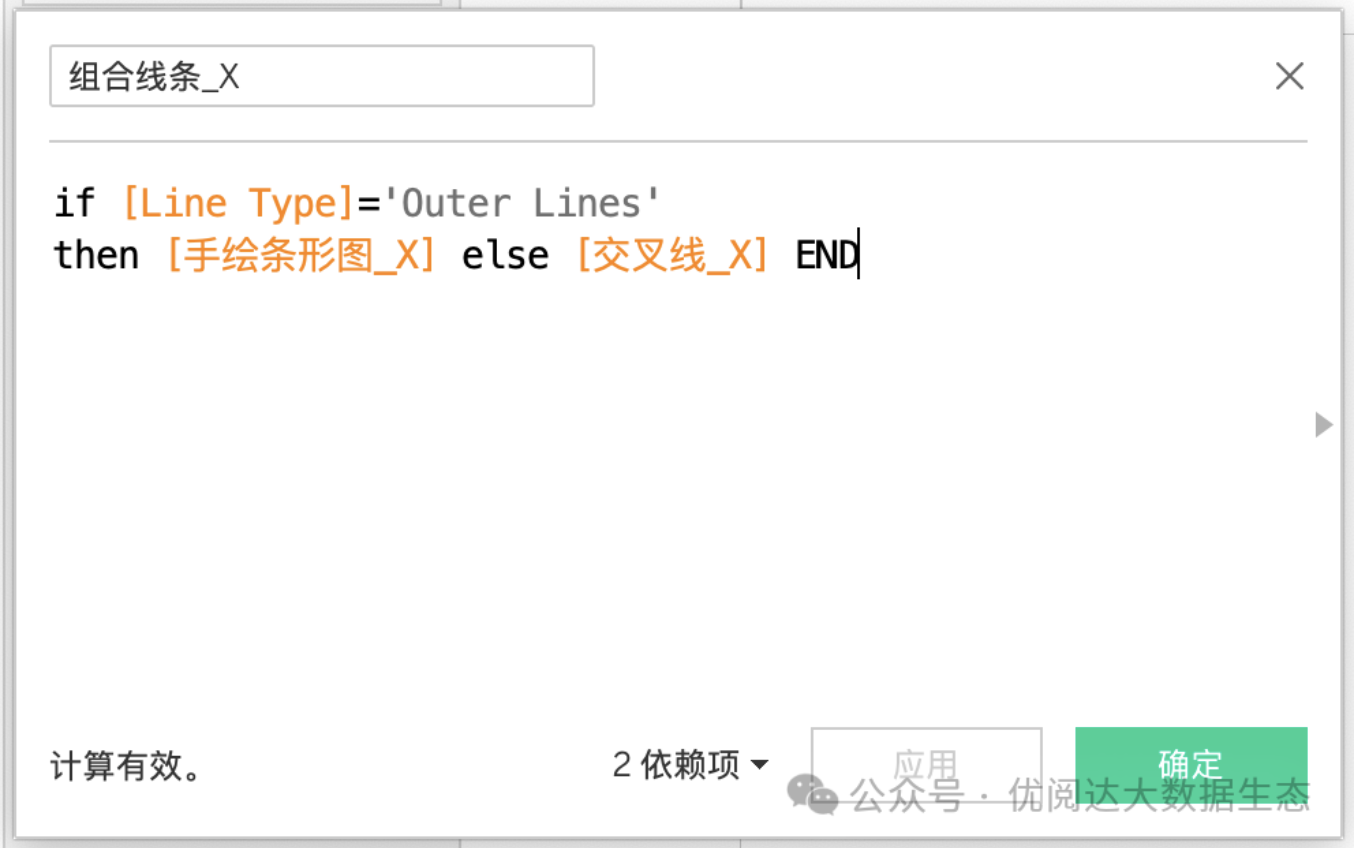

➤ 创建计算字段：组合线条_X，键入函数
if [Line Type]='Outer Lines'
then [手绘条形图_X] else [交叉线_X] END

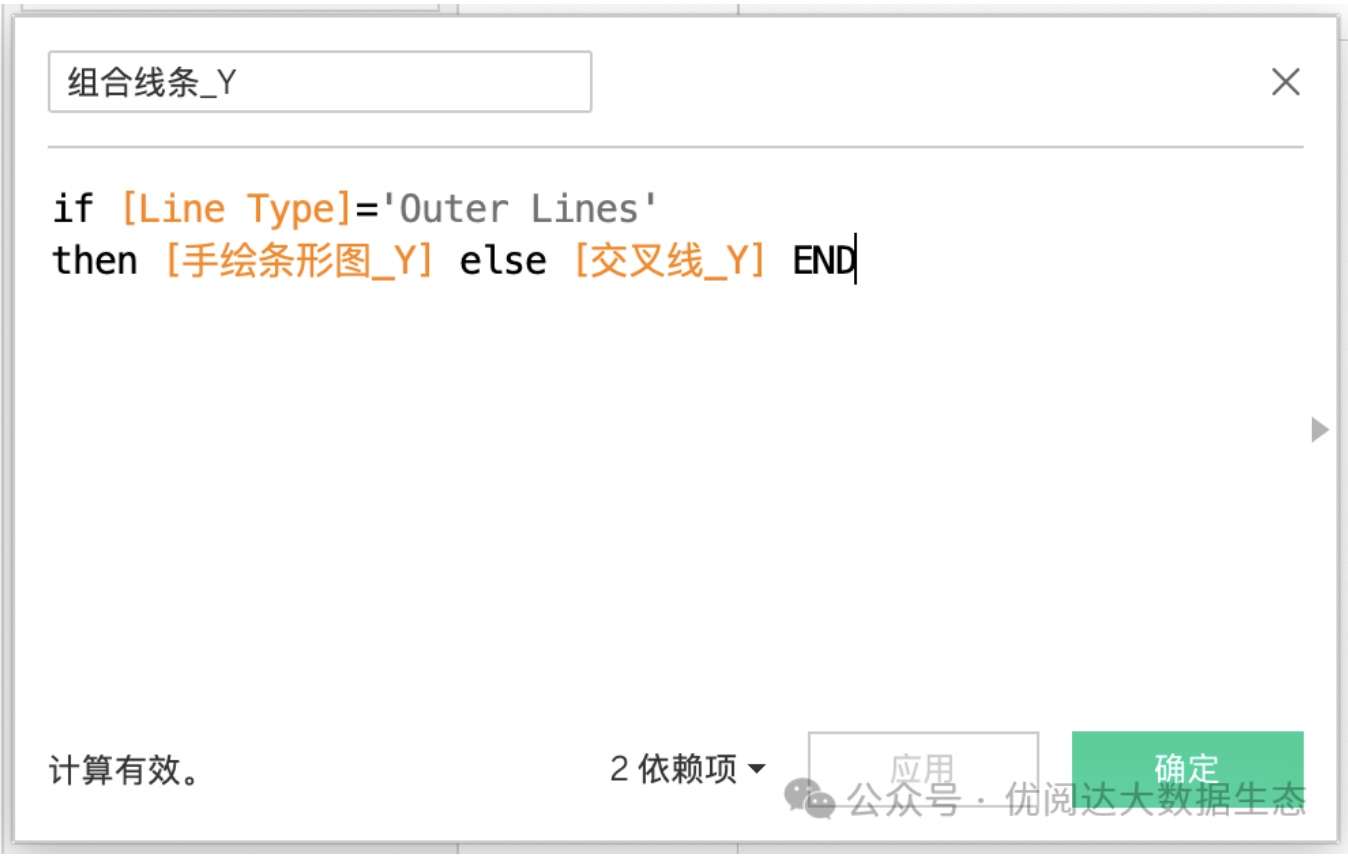

➤ 创建计算字段：组合线条_Y，键入函数
if [Line Type]='Outer Lines'
then [手绘条形图_Y] else [交叉线_Y] END

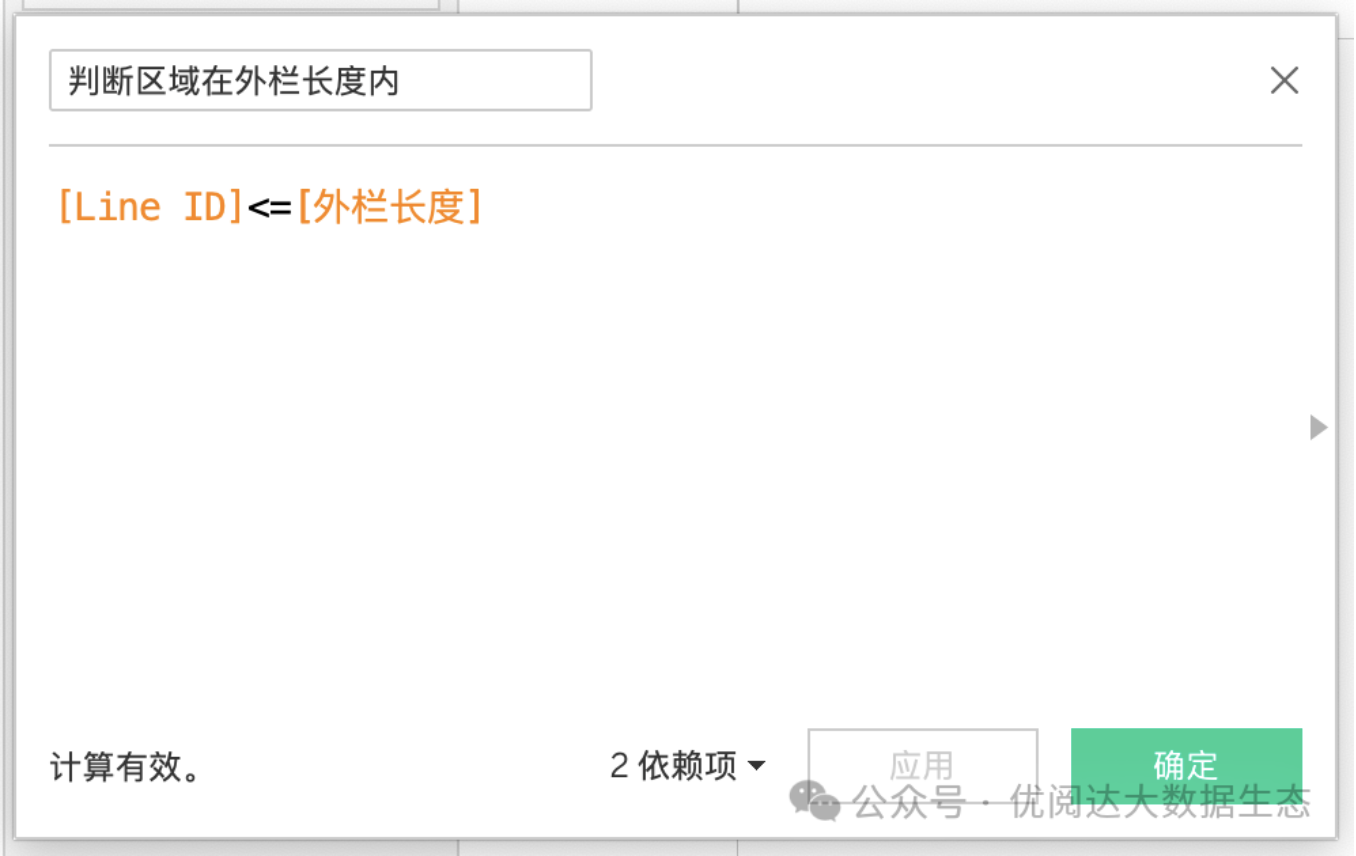

➤ 创建计算字段：判断区域在外栏长度内，键入函数
[Line ID]<=[外栏长度]

将计算字段“组合线条_X、“组合线条_Y分别拖放至行和列，并分别右键单击这两个胶囊，下拉菜单都勾选：维度。

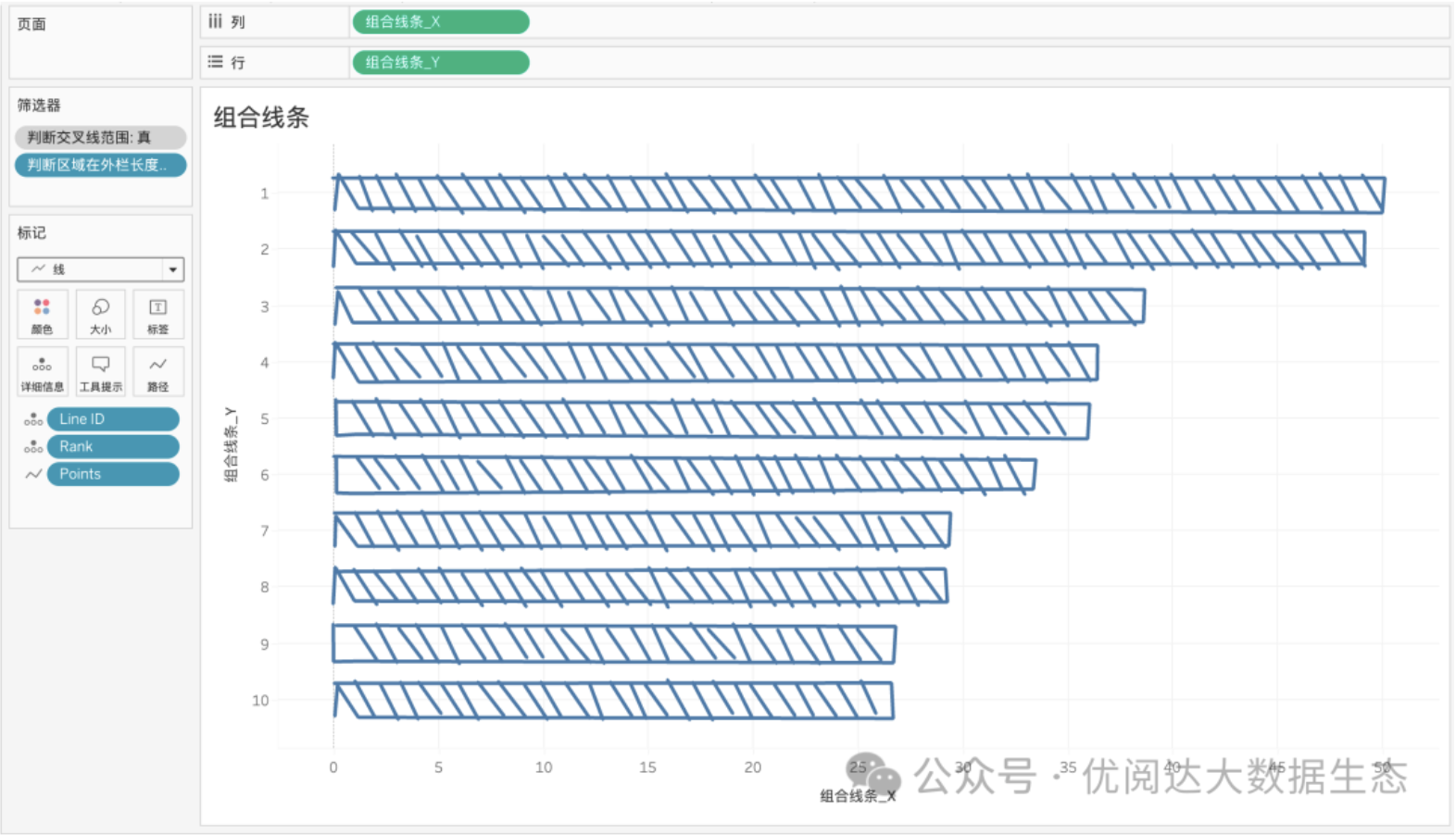

将字段“判断交叉线范围”拖放至“筛选器”卡，弹窗中勾选：真。再右键单击该胶囊，下拉菜单选择：添加为上下文。将“判断区域在外栏长度内”字段也拖放至“筛选器”卡，弹窗中勾选：真。

将“Line ID”和“Rank”分别拖放至“标记”卡的详细信息中，将“标记”卡的标记类型改成：线，然后将“Points”拖放至其路径中。

右键单击“Y”轴，下拉菜单选择：编辑轴，弹窗中选择：倒序。

新建工作表。创建两个计算字段：

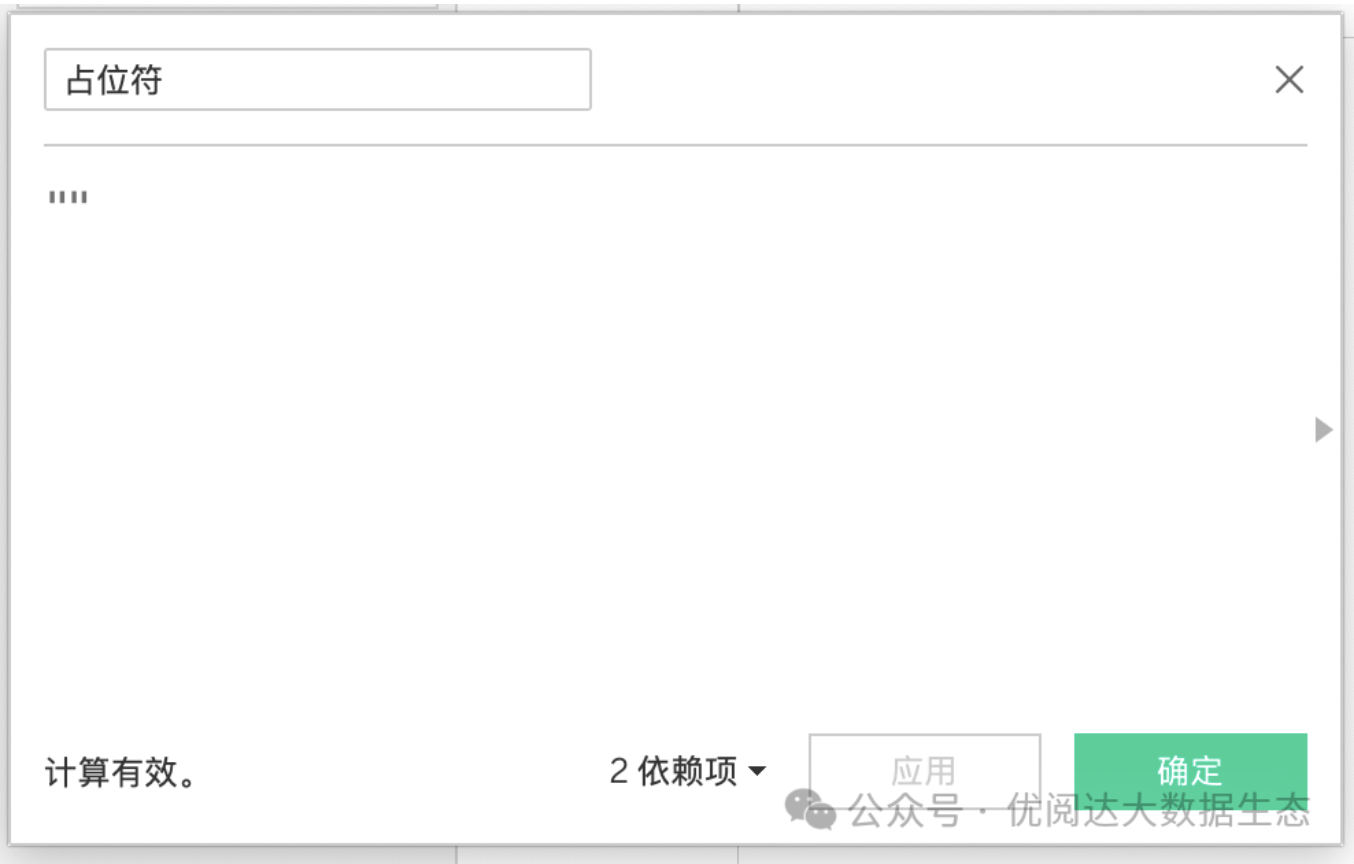

➤ 创建计算字段：占位符，键入函数
""

➤ 创建计算字段：名称，键入函数
if [Line Type]='Outer Lines' then [Name] END

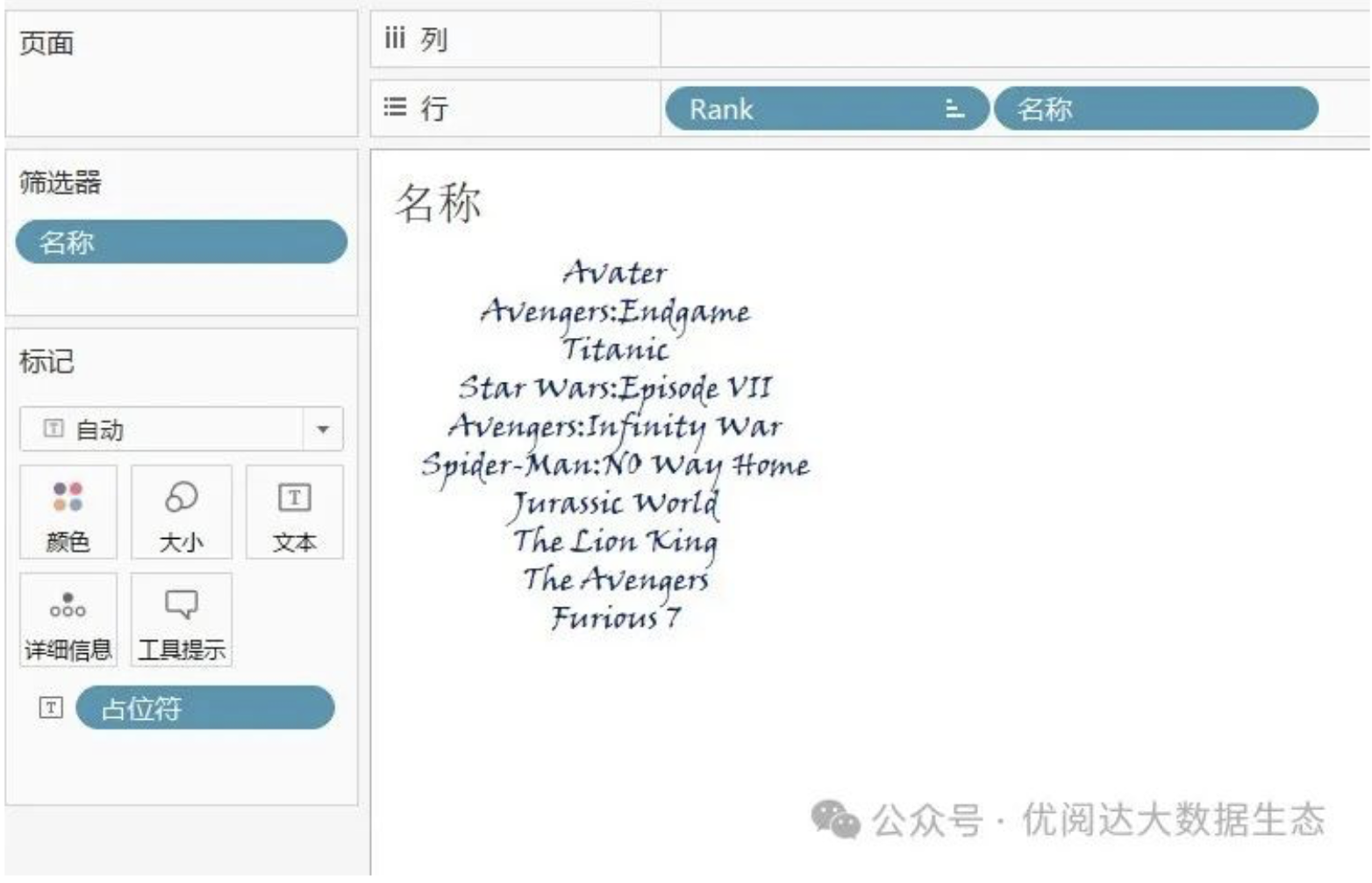

将字段“Rank”和“名称”拖放至行，将“占位符”拖放至“标记”卡的文本中。将“名称”拖放至“筛选器”卡中，弹窗中仅勾选：Null，并勾选右侧：排除。

右键单击列上的“Rank”胶囊，下拉菜单去掉勾选：显示标题。隐藏行字段标签后，通过设置格式去掉所有的底部框线、将文字设置成近似手绘效果的字体。

新建仪表板，将工作表“名称”与“组合线条”拖放至仪表板空白处，并进行简单的排版，就完成了我们想要的手绘条形图咯~

今天的 Tableau 技巧，你 Get 到了吗？
